六角內菱環產品的優勢和測試實驗效果

六角內菱環是一款由多個均勻一致美麗單元圖案組成的高效填料。產品具有機械強度大，耐高溫耐熱老化、耐腐蝕等優點。

六角內菱環的優勢：

1、優化了菱形單元結構，使氣液流道更加暢通，接觸更加充分，降低了壓力降，從而提高了處理能力；

2、在保證填料比表面積基本不變的情況下，取消了三角形連接筋板，通過優化填料單元格，既保證了填料效率，又降低了填料壓力降；

3、設計的六個凸出的三角形支腳，可以使上下兩層填料以一定的距離相互隔離，從而增加了氣液相的自由面積和氣相在分配的空間，較好地改善了氣液傳質接觸界面的不斷更新，提高了傳質效率；

4、相鄰兩層填料的旋轉交叉30度安裝，不僅可以避免氣液相流通短路，也有利于氣液的不斷混合和接觸分割，促進傳質表面的不斷更新，從而提高傳質效率；優化的菱形單元格結構，使得六角內菱環填料具有更低的壓降，更強的抗堵塞能力；

5、六角內菱環填料具有比表面積大，空隙率大，處理能力高，壓降低，傳質效率高，抗堵塞能力強等優點。

浙江工業大學迪爾分離技術聯合研發中心對開發的六角內菱環填料進行了流體力學性能研究，分別就干床壓降以及噴淋密度分別為10、20、30、40、60、80、100 m3/(m2·h)的濕床壓降進行了實驗和測試，并對濕床壓降及泛點氣速的數據進行了關聯。在一定的液體噴淋密度下，調節氣體量至某值，穩定氣量和液量10分鐘后通過微壓差計或U形管差壓計讀出該段填料層的壓降；然后逐漸增大氣量，直至填料層頂部出現霧沫濺射，此時整個填料層中由于空隙率過大，并未積累大量液體，并且部分液體伴隨氣量的不斷增大而被帶出，塔頂有大量霧沫被吹起，這是該填料的特殊性能。研究結果表明：實驗過程現象正常，填料濕床壓降及泛點氣速關聯的結果與實驗數據吻合較好并且相關性好。

圖1 流體力學性能測試裝置流程

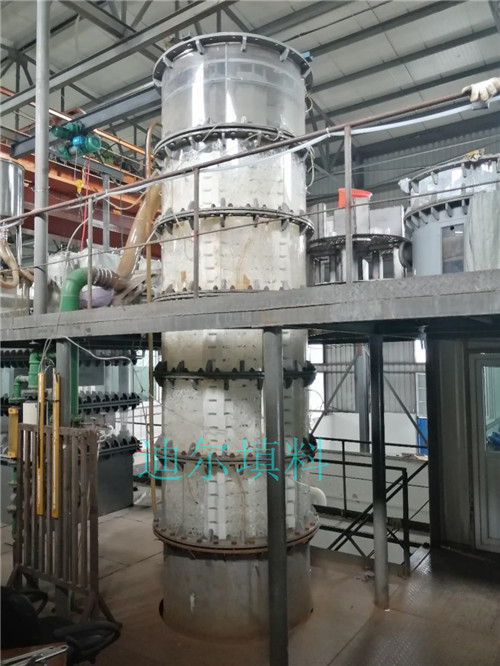

圖2 流體力學性能測試裝置

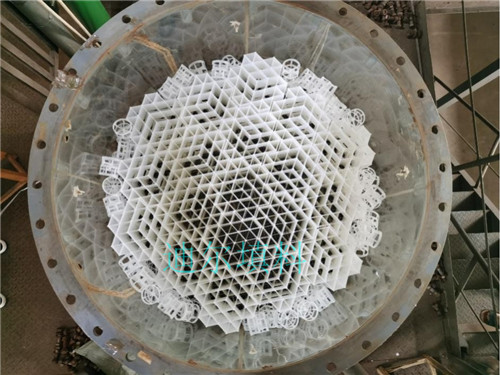

圖3 流體力學性能測試裝置內部

六角內菱環產品的優勢和測試實驗效果通過測試并總結：

（1）與普通規整填料不同，六角內菱環填料存在一特性：在發生液泛時，填料底部觀察不到明顯的液層累積現象，而填料頂部已經出現大量的霧沫飛濺；

（2）在各噴淋密度下，該填料發生液泛時的空塔動能因子相差不大，六角內菱環填料的操作上限主要受氣量控制；

（3）六角內菱環填料的空隙率大、壓降小、抗堵性好，比較適合在各種液量下的氣體吸收；
