國內某大型有機硅工廠的10萬噸硅氧烷及下游深加工項目中單體合成工段的粗單體塔、洗滌塔塔盤用到我們生產的浮閥塔盤、篩孔塔盤、穿流塔盤，目前已完成調試運行成功，達到運行指標。其中洗滌塔設計塔徑DN2400,塔內結構為10層篩孔塔盤、3層穿流塔盤，粗單體塔設計塔徑DN1600,塔內結構為60層圓形浮閥塔盤。

單體合成工段的粗單體塔、洗滌塔塔盤

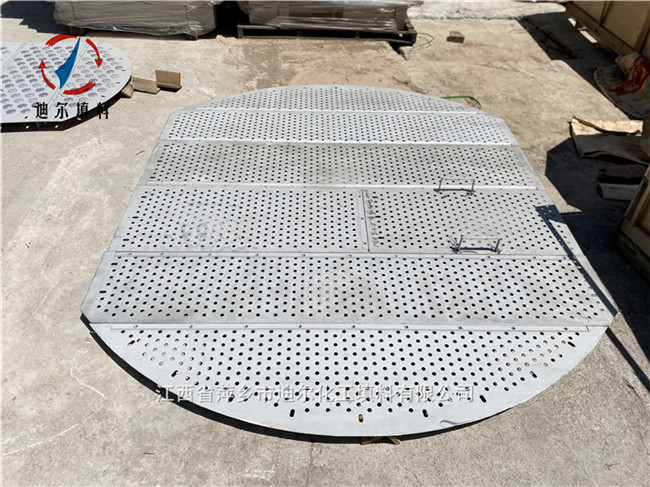

洗滌塔用板式塔盤結構簡單，造價低；氣流壓降小，板上液面落差??；處理能力較大，氣體分散均勻，洗滌效率高。篩孔塔盤的工作原理是氣液流動是呈逆流的，氣體從下而上，液體從上而下。對于常規帶有降液管的篩板，篩板上的氣液流動則是呈錯流型的，即液體 水平流過篩板板面，氣體從下而上穿過塔板。液體通過降液管從 一層篩板流人下一層篩板。氣體穿過塔板上的篩孔鼓人液層，形成泡沫層，進行氣液傳質，然后離開泡沫層，上升到上一層篩板。在硅氧烷項目中尾氣洗滌塔的大部分固體顆粒存在于洗滌塔下部，洗滌塔上部分比較清潔，所以上面設計為10層篩孔塔盤，下面設計3層抗堵性能好的穿流塔盤，這樣可以減少塔頂壓力的波動，并且要不會出現塔盤堵塞的情況。

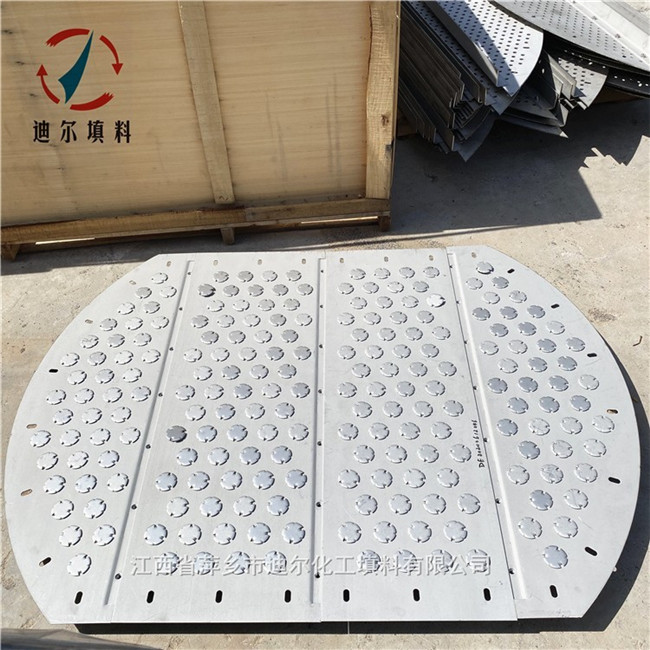

粗單體塔中設計60層浮閥塔盤，浮閥塔盤是在塔盤上面開很多孔，然后在每個孔上面裝一個浮閥，當沒有上升汽相時，浮閥閉合于塔板上，當有汽相上升時，浮閥受汽流沖擊而向上啟開，啟開的高度隨汽相的量增加而增加，上升汽相穿過閥孔，在浮閥片的作用下向水平方向分散，通過液體層鼓泡而出，使汽液兩相充分接觸，達到理想的傳熱傳質效果。
