江蘇鹽城某精細化工設計的甲醇精餾塔設計安裝
2022-10-27
[986]

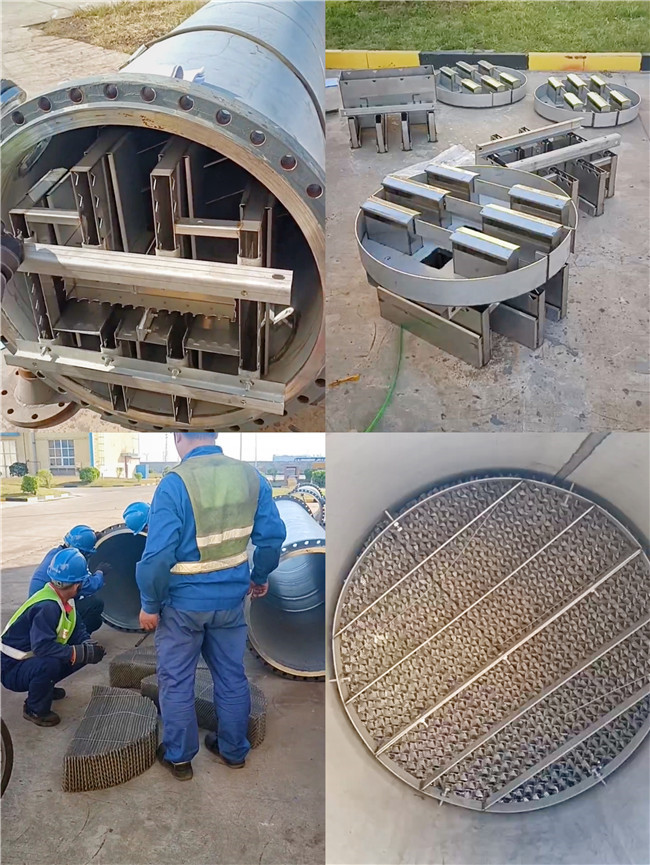

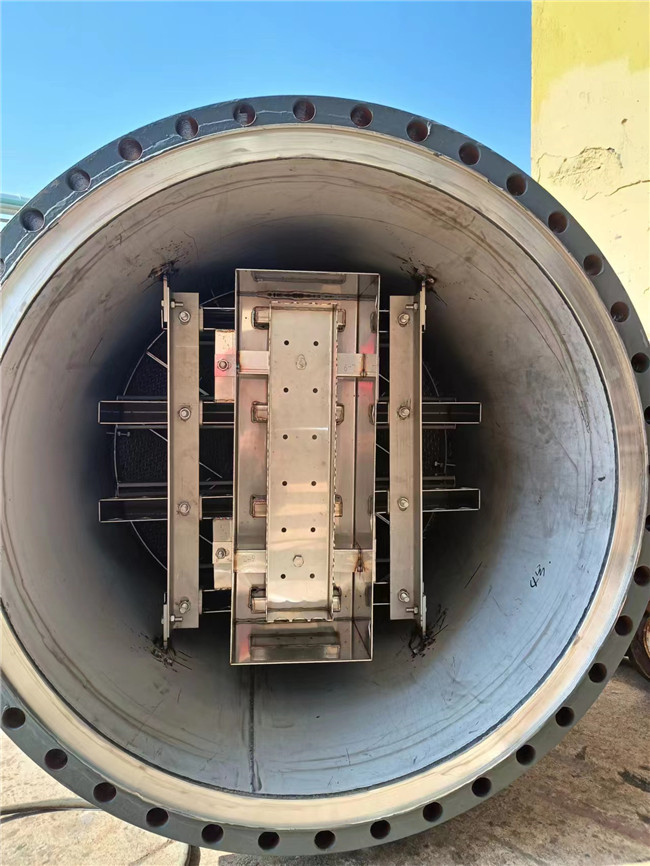

近日我公司給江蘇鹽城某精細化工(農藥/醫藥中間體和農藥)客戶設計的甲醇精餾塔、硫酸塔供貨到現場并安排技術人員到現場指導安裝。該客戶301車間甲醇連續精餾裝置中的精餾塔塔內徑800mm,用于酯化母液甲醇回收。所有塔內件填料均由我公司設計并供貨,塔進料量=1.55m3/h;塔頂回流進料量=2m3/h;塔頂設計用塔頂槽式液體分布器,塔節處填料上方選用新型收集再分布槽式液體組合分布器,填料共四段,分別為兩段250Y孔板波紋填料、2段BX500絲網波紋填料,所有塔內件填料用316L不銹鋼材質,塔內與塔內壁相焊的部件(進料管、支撐圈/降液板連接板、支座支架、整個環槽等由我公司進行設計。另外一臺硫酸搪瓷塔塔徑DN500,全塔壓降≤3KPa,選用500Y陶瓷波紋填料,陶瓷填料下面設計用四氟支承板支撐,分布器選用陶瓷管式分布器。
